產品介紹：

基本信息

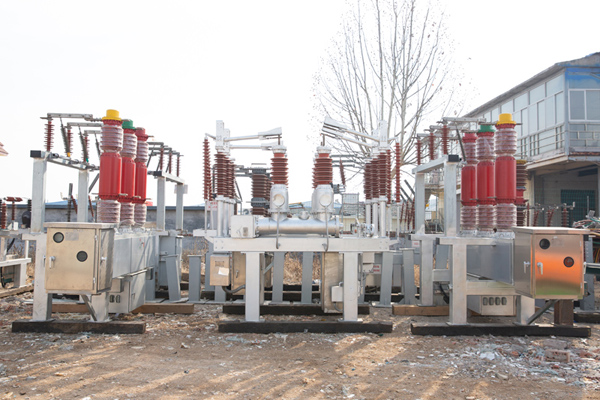

產品名稱：ZCW10-40.5G 組合電器。

電壓等級：適用于 40.5kV 輸配電系統。

相數及頻率：三相交流，50Hz。

結構組成：

總體結構：采用空氣作為外絕緣、SF?氣體作為滅弧介質的成套組合電器。將斷路器、隔離開關、接地開關、電流互感器、SF?電壓互感器、避雷器、母線等元件有機組合在接地鋼結構支架上，采用敞開式平面三相布置。

斷路器結構：通常為戶外小型落地罐式結構，配用 CT35 彈簧操動機構或 CT14 型彈簧操動機構，機構與本體連體安裝。

工作原理

利用 SF?氣體優良的滅弧和絕緣性能，在正常運行時維持各元件間的絕緣，當電路出現故障時，斷路器中的 SF?氣體迅速滅弧，切斷故障電流，其他元件協同工作，實現對電路的控制、保護、測量等功能。

性能特點 ：

結構緊湊：空間占用僅為分體式的 30% 至 50%，能有效節約用地，降低工程造價。

預制化程度高：功能單元預制成標準間隔，整體在工廠預制完成，出廠前完成裝配與調試，整體運輸至現場，可大幅縮短安裝周期。

可靠性高：采用高性能的滅弧室、SF?電壓互感器、復合絕緣子避雷器等，基本無需維護，運行穩定可靠。

布置靈活：可適用于各種接線方式，能滿足不同電力系統的需求。

密封性能好：采用進口密封膠墊等良好密封結構，確保 SF?氣體年漏氣率較低。

產品參數：
